R14-es típusú szigetelt biztonsági redőny

Termékcsaládunk legújabb darabja, amely remekül alkalmazható garázsokra, illetve ott, ahol fontos a hőszigetelés.

Ajánlott méret

Szélesség: 0,9 m - 10 m
Magasság: 0,8 m - 5 m

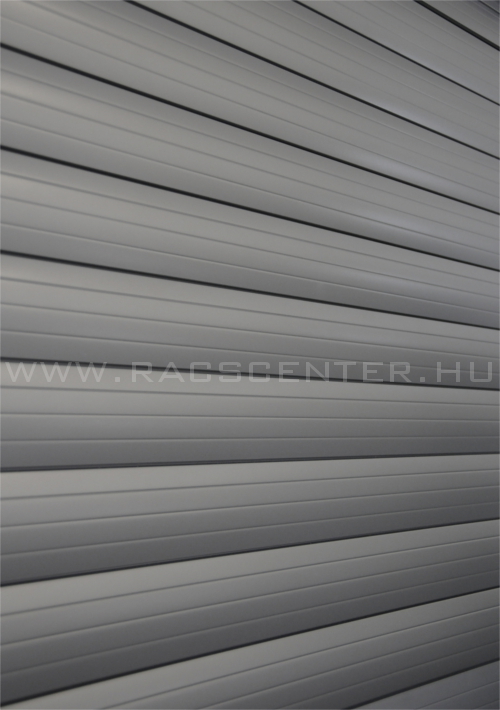

Szigetelt redőnypalást

A szigetelt redőnyelemek műanyag bevonatú, tűzihorganyzott vagy alumínium kivitelben készülhetnek.
A szigetelt redőnyelemek különböző alakzatúak és méretűek lehetnek, 55 mm, 77 mm és 105 mm elemosztással.
Az elemek héjlemez vastagságai különbözőek lehetnek:
  - Alumíniumlemez, műanyag bevonattal: külső és belső héj: 0,6 mm
  - Acéllemez, műanyag bevonattal: külső héj - 1 mm, belső héj - 0,4 mm
A redőnyelemek belseje szigetelőhabbal van kitöltve.


Lefutósín

Mérete alumínium redőnyöknél:
  - 55 mm-es osztású redőnynél: 27,3 mm × 75 mm × 18,3 mm, kefével ellátva
  - 77 mm-es osztású redőnynél: 34,3 mm × 95 mm × 24,3 mm, kefével ellátva
Mérete acél redőnyöknél:

105 mm-es osztású redőnynél:
  - 50 mm x 60 mm x 1,5 mm, gumi tömítéssel ellátva
  - 70 mm x 80 mm x 2 mm, gumi tömítéssel ellátva (viharálló lefutósín)

Ezek választása a redőny szélességétől függ. Tűzihorganyzott vagy alumínium lemezből hidegen hengerelve, rögzítése 300 mm-enként szabvány szerint történik. A vezetősín külső és belső élére porvédő kefe, vagy gumi tömítés kerül.


Alsó záróléc

Szigetelt, alumínium redőnyöknél:
  - 55 mm-es záróléc, alsó gumi tömítéssel ellátva.
  - 77 mm-es záróléc, alsó gumi tömítéssel ellátva.
Szigetelt, acél redőnyöknél:
  - Alumínium, sajtolt kivitelben. Csőszerű, padló ütközővel felszerelve.

Méretei:
  - Gumi tömítéssel: 132 mm
  - Gumi tömítés nélkül: 112 mm
Acél záró elem. Szimplafalú, 1,5 mm vastagságú, tűzihorganyzott vagy saválló lemezből hidegen hengerelve.
Mérettől függően merevítéssel ellátva. A zárólécbe igény szerint központi zár is építhető. Alsó, csőszerű gumi tömítéssel ellátva.

Méretei:
  - Gumi tömítéssel: 155 mm
  - Gumi tömítés nélkül: 135 mm

Redőny tengely/rugóházas csőtengely/ipari tengely

Mérettől függően: 40 mm - 101 mm átmérőig hidegen alakított, hegesztett szerkezeti cső, horganyzott vagy alapozott felülettel. Ipari csőtengelyek esetén: 108 mm × 3,6 mm-től 323,9 mm × 7,1 mm átmérőig, alapozott felülettel. A redőnypalást rögzítése a tengelyhez/rugódobokhoz függesztő kampókon keresztül, az ipari csőtengelyhez pedig a kampók hozzácsavarozásával történik.
